Maxuspro › Блог › Замена цепи ГРМ на Audi A7 3.0 TFSI V6 CGWB

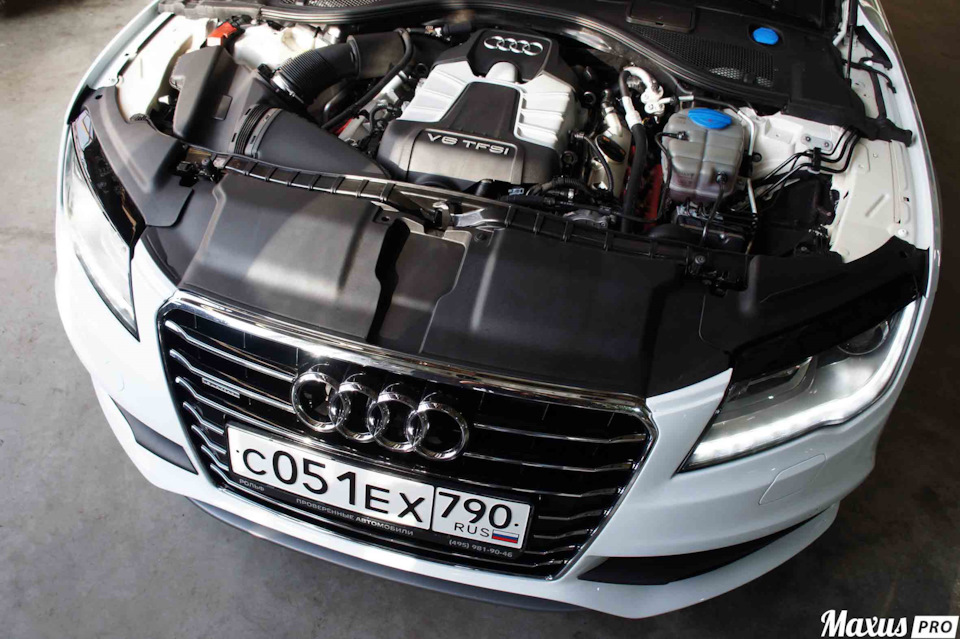

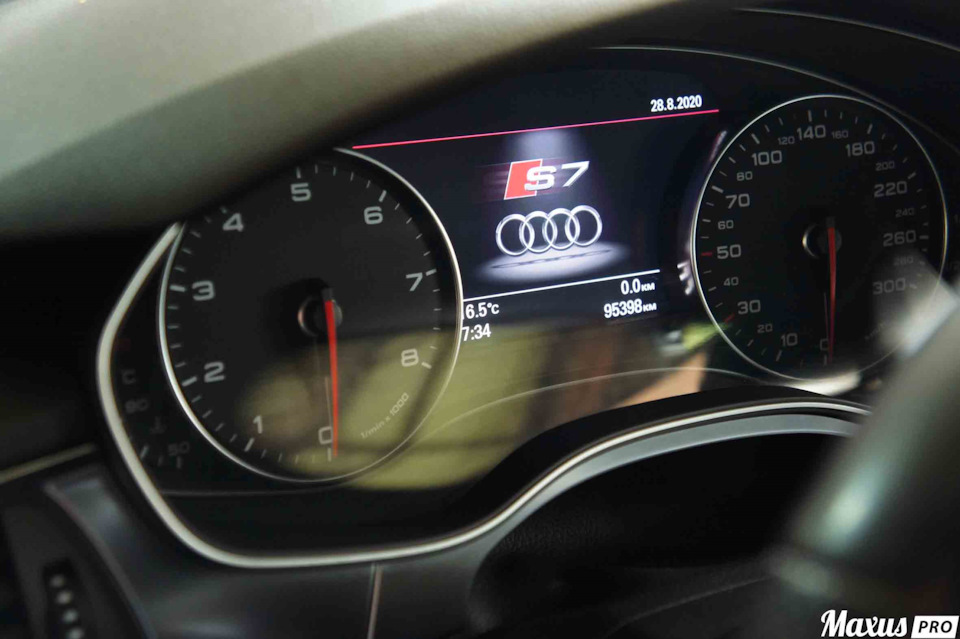

Автомобиль Ауди А7 первого поколения 2012 года выпуска на пробеге 95000 км. приехал к нам с посторонним шумом в двигателе. Кроме это, владельца беспокоил треск при запуске.

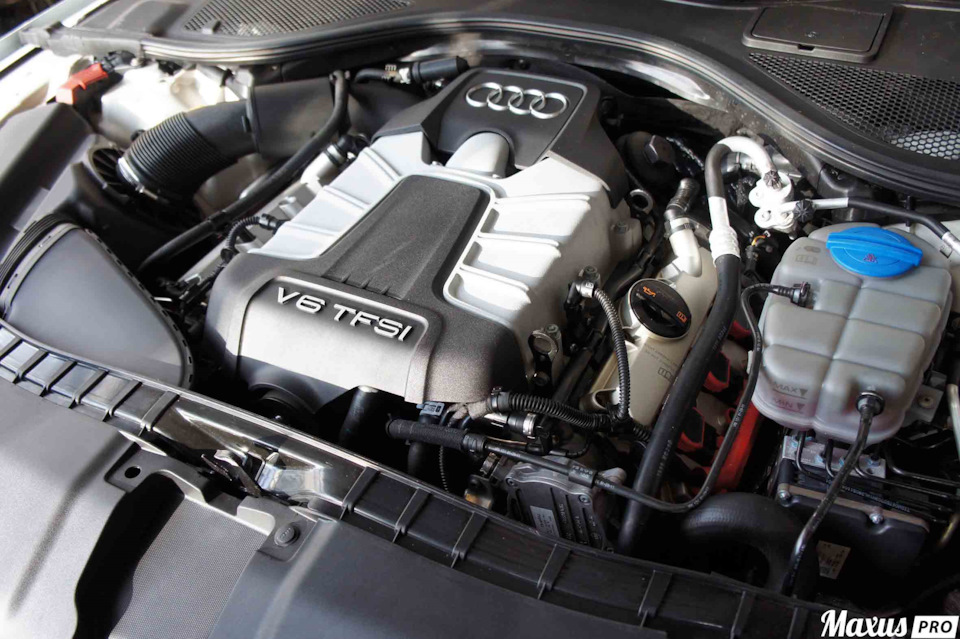

На данном авто установлен бензиновый мотор с компрессором V6 3.0 TFSI с буквенным обозначением CGWB мощностью 290 л.с.
Причина постороннего шума оказалась в сильно растянутой цепи ГРМ, а натяжитель вышел в максимальное положение.
Для устранение этой неисправности заменили все четыре цепи газораспределительного механизма, а также обновленные натяжители и успокоители.

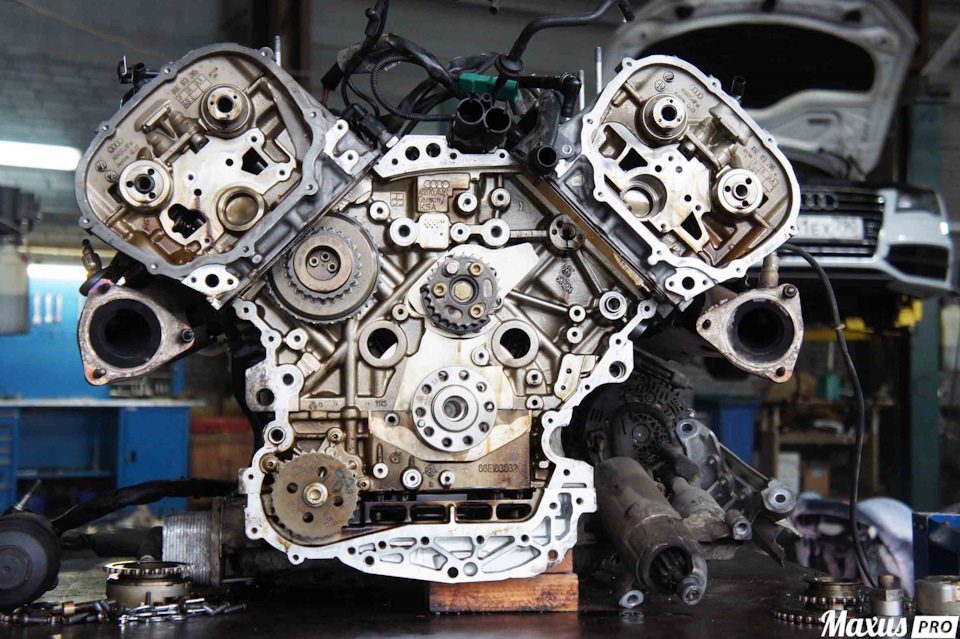

Демонтировали старые запчасти и подготовили для установки новых.
Кроме цепей были изношены и натяжители с успокоителями, что так же влияет работу двигателя.

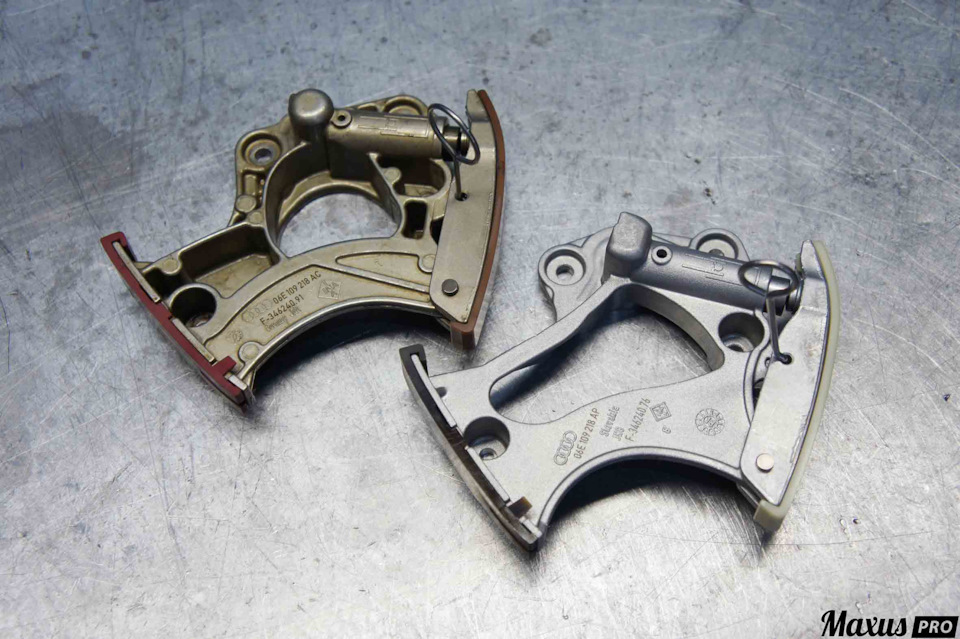

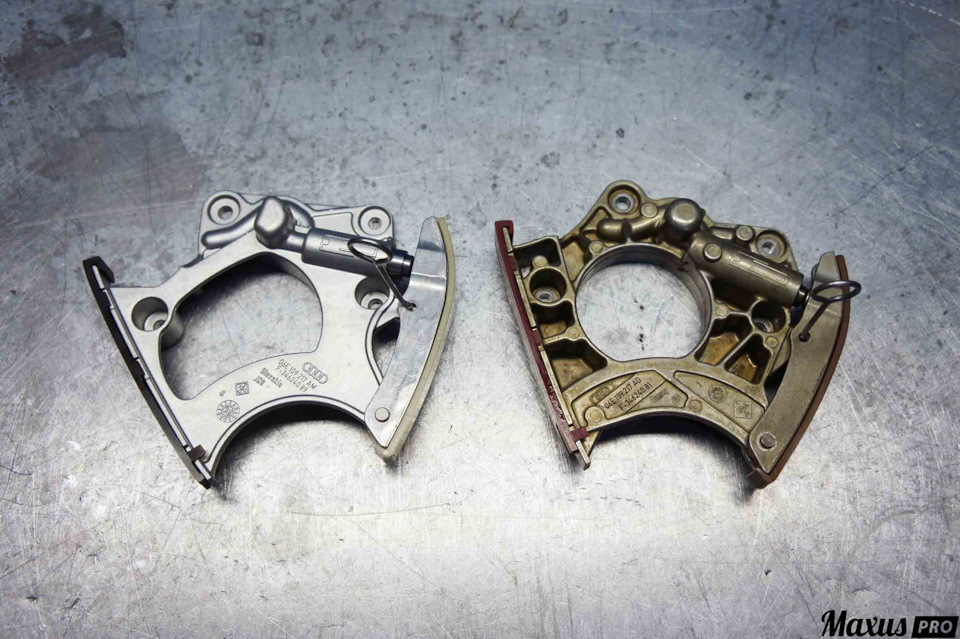

Натяжитель цепи на правой головке блока цилиндров производства 2018 года имеет новую ревизию и отличается внешне от старого 2010 года с номером 06E 109 218 AC
Натяжитель на левой ГБЦ также модифицирован, имеет внешние отличия и 2018 год выпуска, по сравнению со старым 06E 109 217 AD 2011 года.

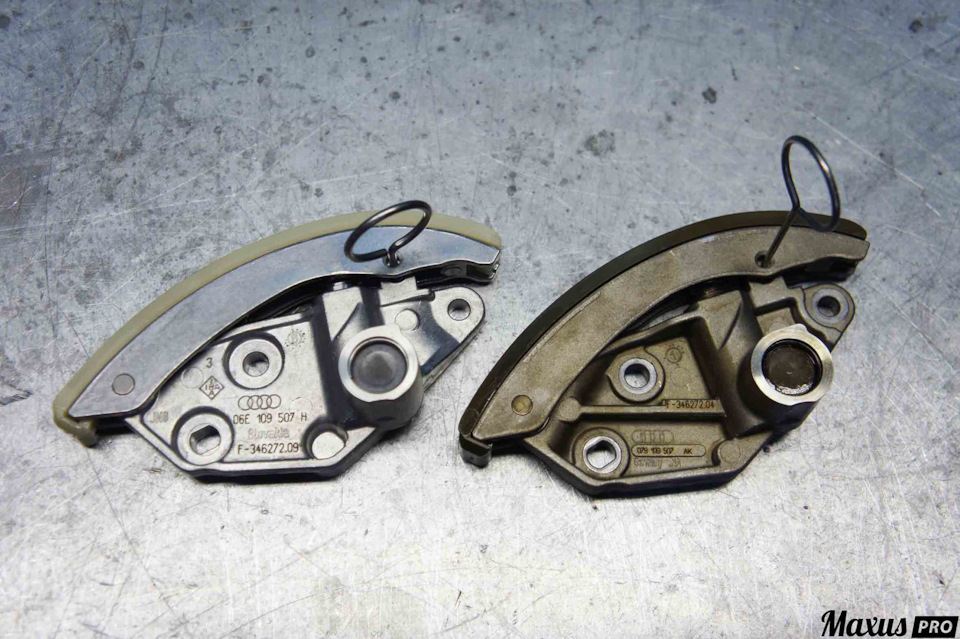

Натяжитель средней цепи тоже был обновлен как визуально, так и технически.

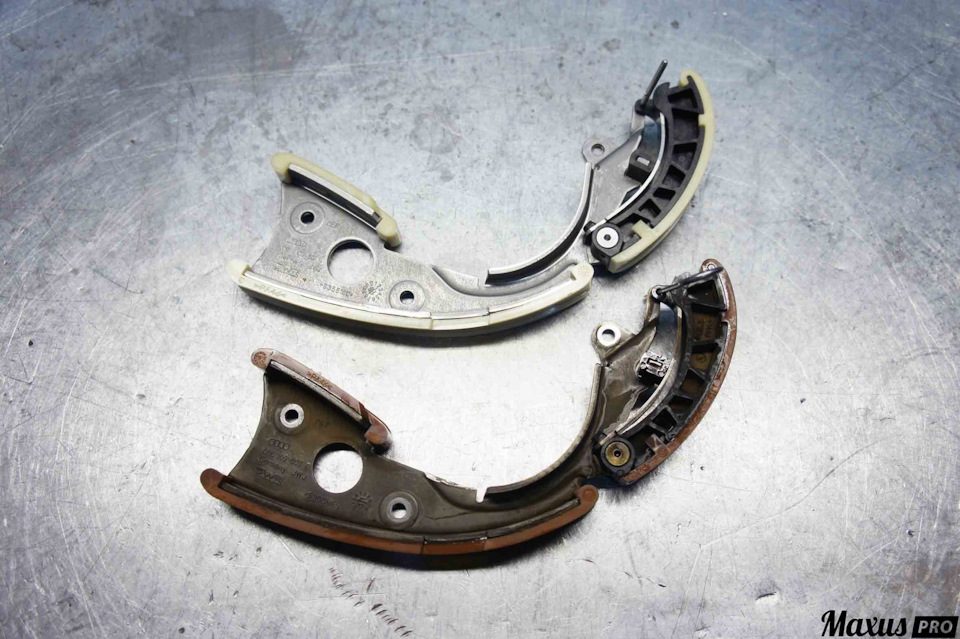

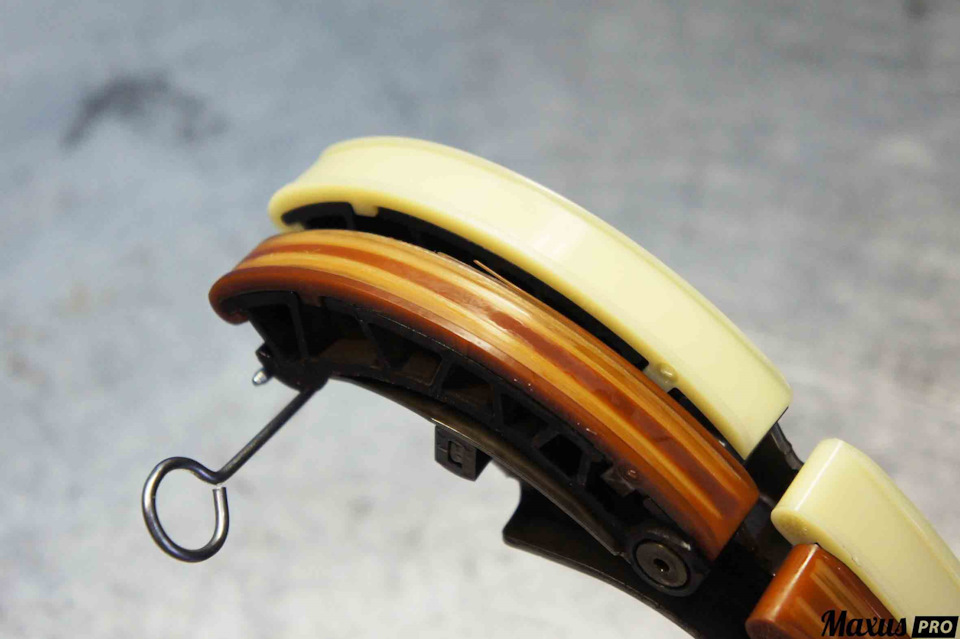

У натяжителя цепи масляного насоса и успокоителей замен не было, номера остались старыми, разница только в дате производства.

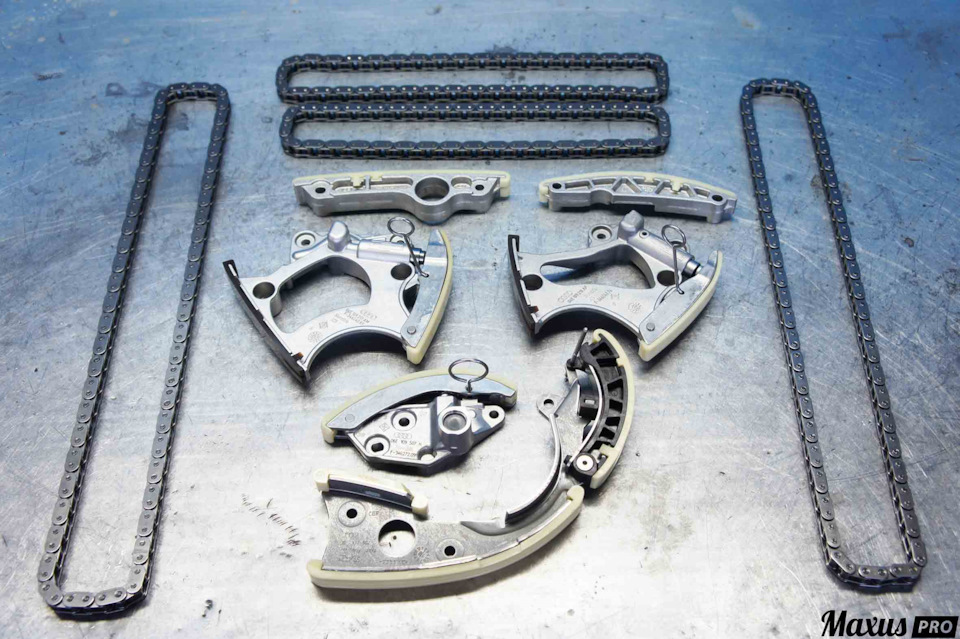

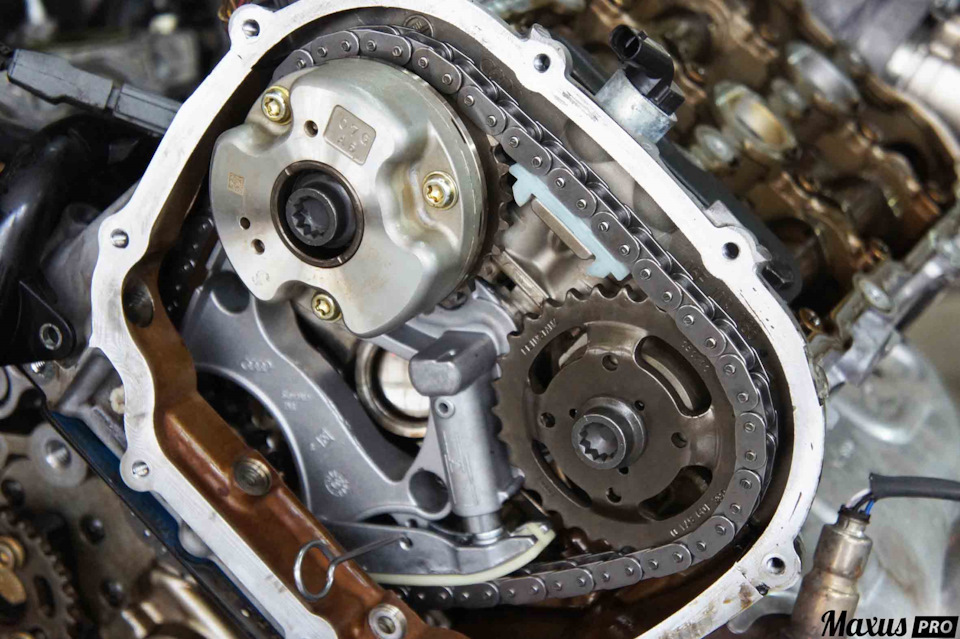

Выставили метки фаз ГРМ и установили новые детали.

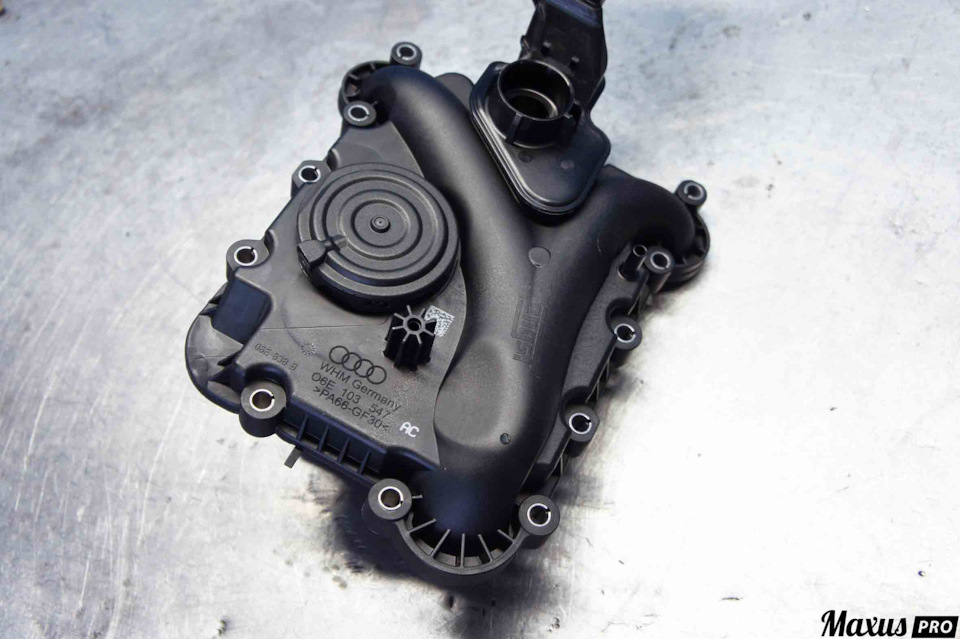

Чтобы избежать в будущем таких проблем, как попадание антифриза в масло, старый масляный отделитель был заменен на новый последней ревизии.

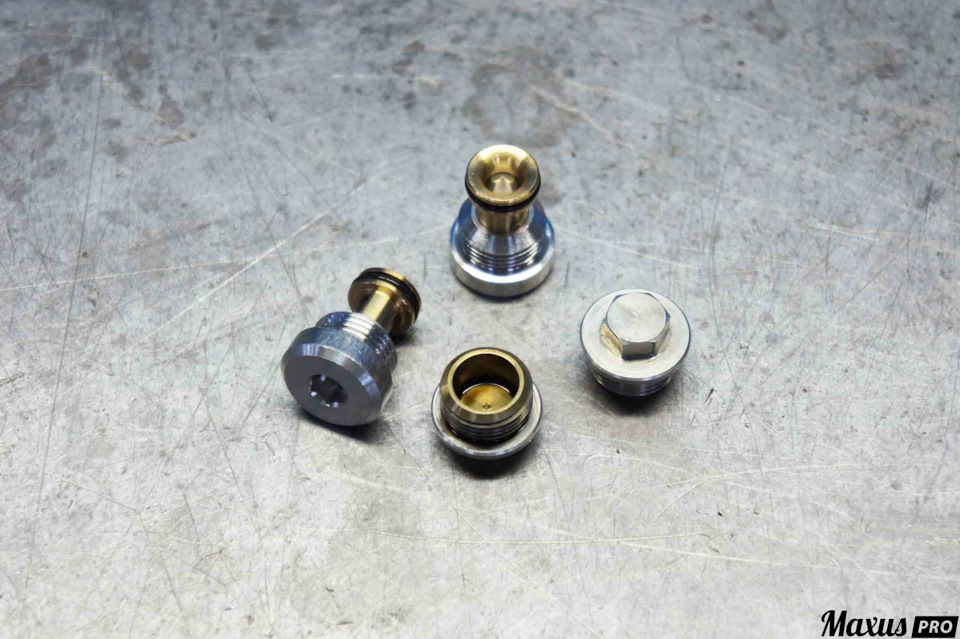

При его замене установили обратные клапана вместо заглушек 06E 103 271 A, которые тоже отвечают за посторонний шум-треск при запуске.
Для работы использовались оригинальные запчасти с номерами:
06E 109 465 AS — цепь ГРМ правая
06E 109 465 AT — цепь ГРМ левая
06E 109 465 BC — цепь ГРМ средняя
06E 109 465 — цепь масляного насоса
06E 109 218 AP — натяжитель цепи правый
06E 109 217 AM — натяжитель цепи левый
06E 109 507 H — натяжитель цепи средний
06E 109 507 D — натяжитель цепи масляного насоса
079 109 470 — успокоитель верхний 2шт.
079 109 469 AL — успокоитель
079 109 469 AM — успокоитель
079 103 051 F — сальник коленвала задний
06E 103 483 P — прокладка клапанной крышки правая
06E 103 483 N — прокладка клапанной крышки левая
079 129 717 D — прокладка впускного коллектора 6шт.
06E 103 181 K — прокладка
06E 103 181 L — прокладка задней крышки 2шт.
079 109 139 L — прокладка
06E 253 039 C — прокладка выпускного коллектора 2шт.
8K0 253 115 A — прокладка приемной трубы до катализатора 2шт.
8K0 253 115 K — прокладка приемной трубы после катализатора 2шт.
059 103 175 F — обратный клапан 2шт.
06E 103 547 AC — масляный отделитель
После выполненных работ все посторонние шумы пропали, двигатель стал работать тише и ровнее, а характерный треск не появлялся даже при запуске на холодную после трех дневного простоя.
Источник
mastera71 › Блог › Зачем, когда и почему нужно менять цепь на моторах ЕА888 1.8-2.0 TSI GEN 1-2 (Skoda, Seat, VW, Audi)
Товарищи! Граждане! Братья и сестры!
Бойцы нашей армии и флота!
К вам обращаюсь я, друзья мои!
СТРАХИ, МИФЫ, ДОМЫСЛЫ, ПРЕДПОЛОЖЕНИЯ…
ПРИ ЗАМЕНЕ ЦЕПИ РЕКОМЕНДУЮ ЗАМЕНИТЬ ПЛАСТИНЫ ФАЗОРЕГУЛЯТОРА
Моторы GEN.3 аналогично подвержены обеим забавам, но там есть свои нюансы с темой заслуживающей отдельного поста.
На моторы устанавливалось два типа натяжителей. Старого и нового образца.
Смею вас ответственно заверить, что на исправных моторах ЕА888 1.8-2.0 TSI (GEN.1-2) к моменту необходимости замены цепи ничего не стучит, не трещит, не дребезжит.
Да, у некоторых других моторов VAG существуют проблемы посторонних звуков связанные с приводом ГРМ. Как пример ЕА888 1.8-2.0 TSI (GEN.3) цепь менять еще совсем рано, а мотор уже на малых пробегах начинает издавать различные звуки. Тут, как я писал ранее, тема которая заслуживает отдельного подробного рассмотрения.
Так, хватит отвлечений, вернемся к нашим забавам. У натяжителя старого образца просто в какой то момент (обычно при запуске) «отказывают тормоза», шток утапливается внутрь, цепь теряет натяжение иии…, И вот только тогда вы услышите стуки и прочие звуки, а в худшем случае:
И только в этом случае можно сказать, что цепь перескочила на достаточное количество звеньев цепи чтобы клапана встретились с поршнями.
Проблемный натяжитель мог приподнести свинью на любом пробеге и совсем не важно сколько зубчиков было на натяжителе.
Перескок цепи возможен только с натяжителем старого образца, по причине не удачной конструкции.
Поэтому, считать на нем риски дело не благодарное, да и пробеги машин до 2012 года выпуска уже давно ушли за 100000.
Поэтому, если у вас установлен натяжитель старого образца нужно заменить привод ГРМ невзирая на пробег.
Натяжитель нового образца
Регулируемые фазы газораспределения позволяют вносить корректировки с учетом изменения частоты вращения коленвала и различного наполнения цилиндров смесью. Все это в результате дает следующие преимущества: — увеличение выходной мощности мотора — получение лучших показателей крутящего момента в более широком диапазоне оборотов — снижение выбросов СО — экономию расхода топлива — снижение шумности работы двигателя.
Кстати, еще один сетевой миф прямо к продолжению темы масел : «я ездил в основном по трассе, поэтому моя цепь растянулась меньше, а ты толкался в пробке, поэтому растянулась больше»
В большей степени ваша цепь растягивается в зависимости от «качества», а точнее от характеристик моторного масла, которое вы применяете в двигателе. Режим эксплуатации при этом оказывает минимальное значение.
Цепь состоит из звеньев соединенных штифтами. Изнашиваются штифты и сами отверстия звеньев, поэтому цепь растягивается. Помимо способности масляной пленки выдерживать высокотемпературную деформацию большее значение имеет состав и количество противоизносных присадок в масле.
Важный параметр масла, это его способность удерживать высокотемпературную вязкость.
Как многие скажут — масло нужно для смазки. А не я скажу скорее о масляном клине между парами трения … Тут вспомнилась хорошая цитата:
«Как много слов мы говорим, но вот опять, в который раз, мы лишь невольно повторим слова, что сказаны до нас…»
Про масляный клин межу парами трения профессор Николай Павлович Петров еще сказал в 1883 году. А на Свердловской киностудии, заметьте во времена СССР, где образование было для образования, был снят учебный фильм «Подшипники скольжения»
Дополнительно по замене цепи ГРМ можно ПОЧИТАТЬ у Юрия spb360
СПИСОК запчастей для замены
Можно делиться, можно копировать и вставлять куда угодно. mastera71 и Валли для Вашего – НЕ СКУЧНО ЖИТЬ.
Источник
Тема: Замена цепи в атмосферных двигателях EP6 120 л.с.
Опции темы
Поиск по теме
Оценка этой темы
Отображение
Замена цепи в атмосферных двигателях EP6 120 л.с.
Добрый вечер, если не сложно дайте список кодов всех з/п, необходимых при замене цепи и натяжителя. Одинаков ли этот механизм с турбированным ep6?
Тема какая-то мертвая, но по названию подходящая. Если есть более живая, то прошу перенести сообщение.
Впервые заменил цепь ГРМ и все что с ней связано в ЕР6-120лс. Пробег 145,5 тысяч. Ошибок не было, каких-то других явных проблем тоже. Но звук двигателя был шумноват, не нравился, и при первом запуске на холодную немного плавали обороты.
Результатом доволен. Звук стал тише и мягче. Динамика лучше, хотя по настоящему еще не поездил.
Список запчастейЗа работу в оф. сервисе взяли 4800 руб.
Сальники клапанов решили не менять?
Подумывал об этом, но показаний к этому не было: выхлоп чистый, масло не жрет. А цена этой процедуры кусается. Кстати на фото вид двигателя перед заменой цепи. Вроде неплохо для 145 тысяч. Масло TOTAL Quartz 9000 5W40 каждые 7-10 тысяч.
Всем привет!
Вопрос по цепи у меня тоже возник, так как решил поменять сальники клапанов (маслосьемные колпачки) и позвонил в неофициальный сервис, который за всё берёт 14500 р (без снятия головы). Официалы заломили 35 000 р![]()
А они, услышав мой пробег 118 000, говорят мне по телефону, что цепь пора уже менять! И готовы поменять мне цепь (вместе с запчастями) за 10 000 р.
Т.е. замена МСК и цепи ГРМ выходит в 24500 р.
В связи с этим у меня вопрос, когда цепь нужно менять? Какие симптомы должны быть? Вообще зачем её менять? Кто на каком пробеге менял, если мотор не турбо?
Может хотят просто заработать на мне, в условиях пандемии?
10 тысяч с запчастями подозрительно дёшево.Запчасти если покупать самому выходили в районе 11тыс.руб.Сейчас ещё дороже наверно.Сама работа у гаражных спецов стоит 5-7 тыс.руб без снятия головы с заменой сальников и от 11 со съёмом и чисткой головы,для вашего мотора не обязательная процедура.
А цепь нужно менять когда начала греметь и замена натяжителей уже не помогает,но и как правило появляется ошибка по рассинхронизации валов.
Натяжитель цепи ни разу не менял.
Зимой дольше грею. Летом меньше.
Загрохотал мотор 3-4 года назад! После этого стал прогревать мотор и всё гуд.
Посмотрите, выше человек на замену цепи указал список деталей на 8 т.р. и за работу диллер взял около 5 т.р.
У неофициалов замена цепи ГРМ (работа + детали) получается 17 т.р. но, так как я собираюсь менять МСК, то мне делают скидку 7 т.р.!
Вот и думаю, менять цепь ГРМ или дальше греть мотор и ездить с родной цепью.. Замерить бы её. может действительно уже поря менять.
Вы просто натяжитель поменяйте для начала и посмотрите изменения.А сальники почему решили менять?
У меня параллельно такой мотор бегает, сейчас там пробег 102.т.км.меняли только натяжитель один раз и всё.
Видимо мне тоже хотят натяжитель поменять за 10 т.р., «по акции»
На прогретом моторе отличная динамика, ускорение, без дребезга. Всё хорошо! Особенно заметил летом машина лучше бегает, зимой овощная становится.
Источник
Руководство по замене цепи ГРМ
Цепной привод механизма газораспределения ассоциируется у большинства автомобилистов с надёжностью, долговечностью и безотказностью. Подобные убеждения подтверждаются практикой, хотя исключения тоже встречаются. На некоторых марках автомобилей он вытягивается довольно быстро, а иногда даже рвётся. Если это не привело к серьёзным последствиям, то владельцу авто вполне по силам сделать замену цепи ГРМ самостоятельно, хотя процедура разборки достаточно длительная и трудоёмкая.
Как определить неисправность цепного привода
В отличие от ременной передачи ГРМ, вынесенной за пределы двигателя, цепь с шестернями располагается внутри силового агрегата и полностью скрыта от глаз. С одной стороны, это плюс: механизм меньше шумит и обильно смазывается моторным маслом, что увеличивает его ресурс. С другой стороны, без снятия клапанной крышки невозможно визуально оценить техническое состояние узла.
Первым признаком неполадок цепной передачи является рокочущий звук, доносящийся из-под крышки при работе силового агрегата. Рокот ослабленной цепи ни с чем не спутаешь, он слышен с той стороны, где расположен механизм газораспределения.
Ослабление с зазором до 1 см позволяет цепи перескакивать при запуске мотора
Услышав подобный звук, владелец машины должен проверить состояние привода, чтобы не столкнуться с большими неприятностями, связанными с ремонтом мотора. Есть 2 пути: сразу же ехать на диагностику в ближайший автосервис, либо самостоятельно снять крышку клапанов и убедиться в прослаблении участка цепи около шестерни распределительного вала. Ухудшение натяжения вызывают такие причины:
Если в двигателе авто установлено механическое натягивающее устройство старого образца, то при появлении описанных симптомов первое действие — подтянуть цепь с его помощью. Для этого достаточно ослабить наружную гайку, удерживающую пружину плунжера, и вручную повернуть коленчатый вал на 1—2 оборота. После чего гайка снова затягивается.
В старых двигателях ВАЗ 2101–07 стоит механический натяжитель с гайкой
Современные гидравлические натяжители автоматического действия не рассчитаны на ручную регулировку и в случае поломки подлежат замене. Убедиться в том, что элемент вышел из строя, можно только путём его снятия либо разборки всего узла ГРМ. То же касается и успокоителя — на большинстве автомобилей его износ можно оценить только при разобранном механизме.
Игнорирование рокочущего шума, издаваемого цепью, рано или поздно приведёт к поломке мотора. Серьёзность последствий зависит только от вашего везения.
Последствия неисправностей
Неполадки в цепной передаче ГРМ приводят к таким проблемам:
Примечание. Цепные передачи узла ГРМ бывают одно — и двухрядными. Первые не столь надёжны и долговечны, как вторые, и нередко ломаются после пробега 50—80 тыс. км. Двухрядные приводы обрываются чрезвычайно редко, даже когда хозяин машины не уделяет ей должного внимания.
Двухрядные цепи тоже рвутся, но очень редко
Последствия перечисленных неполадок могут быть такими:
Так выглядят клапаны после встречи с поршнями
Цепь, перескочившая или оборвавшаяся на ходу, даёт о себе знать резкой потерей мощности или полным отказом двигателя. Если вам удалось при этом расслышать металлический стук, означающий встречу поршня и клапана, то следует готовиться к серьёзному ремонту силового агрегата.
А это поршень, пробитый тарелкой клапана
Какой срок службы цепей по регламенту ТО и периодичность замены
В среднем цепная передача ГРМ служит от 200 до 350 тыс. км пробега авто. Показатель варьируется в зависимости от стиля езды водителя и качества применяемого моторного масла, которым смазываются звенья и шестерни. Зависит от него и работа гидравлического натяжителя.
Справка. В автомобилях ведущих немецких и японских производителей двухрядная цепь нередко работает 450—500 тыс. км, а то и более.
Однорядный цепной привод автомобилей Opel
В противовес немецким брендам, двухрядные приводы корейских малолитражек от производителей KIA и Hyundai работают на удивление мало. Нередко отмечались случаи растяжения и замены цепей при пробеге 60—90 тыс. км на моделях Hyundai Solaris (на Украине — Hyundai Accent) и KIA Ceed, что сравнимо с ресурсом ремней ГРМ. Отсюда и рекомендации по срокам замены цепной передачи:
Чтобы избежать неприятностей, связанных с поломками привода ГРМ, нужно внимательно изучить инструкцию по эксплуатации авто и рекомендации производителя по обслуживанию конкретного автомобиля.
Как выбрать новый комплект запчастей
Как и прочие автомобильные запчасти, цепи ГРМ подделываются кустарными и китайскими производителями, после чего попадают в продажу. Хитрые дельцы постоянно придумывают новые способы обмана покупателей, например, укладывают свои некачественные изделия в оригинальные упаковки известных брендов родом из Западной Европы. Чтобы при покупке детали не нарваться на поддельную запчасть, выполняйте следующие рекомендации:
На прогиб цепь проверяют так: берут её за один конец и держат плашмя. Второй конец должен провисать не больше, чем на 10 мм. Если удастся, то проверьте твёрдость металла, аккуратно подпилив его надфилем. Сталь в качественных изделиях закалена, а потому отличается повышенной твёрдостью и не поддаётся напильнику.
Цепь, шестерни, башмаки и натяжитель — полный комплект для замены
Совет. Основные технические характеристики цепи — её размер и количество звеньев, по ним и нужно подбирать деталь. Если вас одолевают сомнения, то не покупайте новую запчасть, не сняв старой, с которой её можно сравнивать.
Если вы обновляете цепную передачу при значительном пробеге авто (150—200 тыс. км), то придётся поменять все сопутствующие элементы — шестерни, натяжитель и успокоитель. Когда цепь растянулась после пробега 50—100 тыс. км, то шестерёнки менять необязательно, но натягивающее устройство нужно проверить на работоспособность. Также не забудьте купить расходные материалы — прокладки крышек, уплотнительные кольца и термостойкий герметик.
Замена цепи ГРМ
Сложность процедуры заключается в демонтаже навесного оборудования и разборке силового агрегата, занимающего до 3 часов. Снятие и установка нового привода достаточно проста. Если требуется замена всех элементов, то перед выполнением работ обязательно вникните в устройство привода ГРМ вашей машины. Пример: на том же KIA Ceed шестерёнка напрессована на коленчатый вал под нагревом, поэтому в домашних условиях демонтировать её вы не сможете. Тогда и разборка двигателя теряет смысл, поскольку удастся заменить одну цепь.
Из специальных инструментов Вам пригодится приспособление для фиксации распределительных валов на 16-клапанном моторе (кондуктор). Остальной инструментарий — стандартный:
Для работы понадобится смотровая канава и переносная лампа (фонарик). Переднеприводную машину поставьте на яму таким образом, чтобы обеспечить доступ к переднему колесу со стороны узла ГРМ. Заднеприводный автомобиль ставится как удобно, там колёса снимать не придётся.
Порядок разборки и снятия растянутой цепи
Первым делом производятся следующие подготовительные операции:
Схема ГРМ 8-клапанного мотора ВАЗ 2101–07
Примечание. Сливать масло нужно не всегда, это зависит от марки авто. Например, при замене цепи на ВАЗ 2101—07 смазка благополучно остаётся в картере и не мешает ведению работ.
В переднеприводном автомобиле придётся снять переднее колесо со стороны газораспределительного механизма и опереть машину на деревянную подставку. Домкрат понадобится позже, для подъёма силового агрегата.
Схема ГРМ 16-клапанного двигателя
Порядок разборки имеет смысл рассмотреть на примере корейского авто Hyundai Solaris 16V, в остальных машинах с передним приводом принцип ведения работ мало отличается:
Совмещение меток на шестеренках распредвалов
Примечание. При разборке заднеприводной версии авто не нужно снимать колесо, приподнимать двигатель и раскручивать подушку. Вместо этого понадобится демонтаж радиатора вместе с вентилятором.
После разборки нужно очистить посадочный фланец блока цилиндров и крышку от остатков старой прокладки и герметика, а также протереть потеки масла и охлаждающей жидкости. Затем поворотом коленчатого вала совместить все метки, выбитые на шестерёнках, с рисками на корпусе мотора или другими ориентирами, указанными в документации автомобиля.
Есть 2 способа ослабить цепь для дальнейшего снятия:
После ослабления цепная передача свободно демонтируется вручную, главное, — не сбить положение меток.
Видео разборки механизма ГРМ
Установка новой детали на двигатель
Перед сборкой механизма убедитесь, что у вас в наличии есть все расходные материалы:
Если надо заменить износившиеся башмаки натяжителя и успокоителя, это делается до сборки цепного привода. Это не представляет проблемы, они крепятся на 2—3 болтах (в зависимости от марки машины).
Метки желтого цвета надо совместить с рисками на шестеренках
Для удобства и безошибочной установки производители зачастую проставляют на звеньях цепи метки, совмещаемые с рисками на шестерёнках распределительных валов и коленвала. Первые две нарисованы жёлтым, третья — чёрным или другим цветом. Поэтому цепь надевается на шестерни с учётом этих меток, после чего натягивается.
Как менять цепь ГРМ правильно: видео
Как нужно проводить замену натяжителя
Гидравлическое натяжное устройство рекомендуется менять вместе с цепным приводом. Оно держится на двух болтах, которые надо открутить для замены детали. Новый натяжитель оснащён чекой, фиксирующей плунжер в исходном состоянии. Когда цепь установлена по меткам, а её слабина выбрана в сторону натяжного башмака, чека выдёргивается и пружина выталкивает шток, нажимающий на башмак с направляющей. Таким образом цепь натягивается.
Гидравлические натяжители разных конструкций
Примечание. Пока двигатель не заведён и давление масла в системе отсутствует, цепная передача будет натянута только усилием пружины. Поэтому натяжка выйдет не слишком сильной.
После установки и настройки цепного привода ГРМ проверните вручную коленчатый вал на 2—3 оборота и сверьте положение меток ещё раз. Специально смазывать звенья цепи не нужно, это произойдёт автоматически после пуска мотора. Дальше выполняется обратная сборка двигателя с установкой новых прокладок на герметик.
Как работает гидравлический натяжитель: видео
От надёжности и долговечности цепи ГРМ зависит работа двигателя, поэтому её состояние нужно отслеживать, чтобы вовремя заменить и избежать плачевных последствий. Не менее важно своевременно менять моторное масло, смазывающее привод и создающее дополнительное давление в натяжителе. Когда моторная смазка не выполняет возложенные на неё функции, то цепь вытягивается быстрее, а в корпусе гидронатяжителя скапливается грязь, мешающая его нормальной работе.
